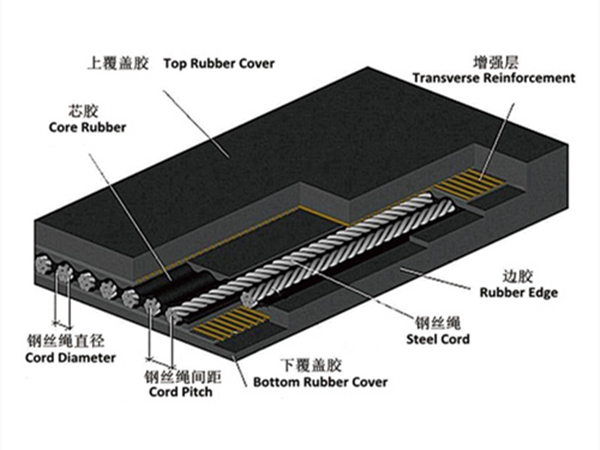

产品结构

覆盖胶：上覆盖胶+下覆盖胶，使骨架材料免遭磨损、冲击、水和其他影响

芯胶：特殊胶层，具有良好的粘合性

钢丝绳芯：钢丝绳芯按照一定规则排列，他们是带体主要强力的承受者

防撕裂或横向增强层：1-2层钢丝帘布(一般用途不需要)

产品优势

胶料与钢丝绳的高粘合性：采用镀锌开放式钢丝绳+特种芯胶

拉伸强度大、抗冲击、使用寿命长、柔韧性好、成槽性好

应用

钢丝绳芯输送带适用于高强度、长距离、低伸展等场所

广泛应用于煤矿、港口、电厂、冶金、建筑等工业领域

DIN22131钢丝绳芯输送带主要技术参数表

规格 Specification		ST1000	ST1250	ST1600	ST2000	ST2500	ST3150	ST3500	ST4000	ST4500	ST5000	ST5400
拉伸强度 Tensile Strength (N/mm)		1000	1250	1600	2000	2500	3150	3500	4000	4500	5000	5400
最大钢丝直径 Max Diameter of Cord (mm)		4.1	4.9	5.6	5.6	7.2	8.1	8.6	8.9	9.7	10.9	11.3
钢丝绳间距公差： Pitch of Cord (mm)		12	14	15	12	15	15	15	15	16	17	17
最小上覆盖胶厚度Min. Top Rubber Cover (mm)		4	4	4	4	5	5.5	6	6.5	7	7.5	8
最小上覆盖胶厚度Min. Bottom Rubber Cover (mm)		4	4	4	4	5	5.5	6	6.5	7	7.5	8
宽度 Width (mm)		钢丝绳根数 Cord Number
宽度Width (mm)	公差Tolerance (mm)	钢丝绳根数 Cord Number
800	±8	64	55	50	64	50	50	50	50	46	43	43
1000	±10	81	69	64	81	64	64	64	64	59	55	55
1200	±10	97	84	77	97	77	77	77	77	71	66	66
1400	±12	114	98	90	114	90	90	90	90	84	78	78
1600	±12	131	112	104	131	104	104	104	104	96	90	90
1800	±14	147	127	117	147	117	117	117	117	109	102	102
2000	±14	164	141	130	164	130	130	130	130	121	113	113
2200	±15	181	155	144	181	144	144	144	144	134	125	125
2400	±15	197	169	157	197	157	157	157	157	146	137	137
2600	±15	214	184	170	214	170	170	170	170	159	149	149

国标钢丝绳芯输送带主要技术参数表

规格 Specification	ST630	ST800	ST1000	ST1250	ST1600	ST2000	ST2500	ST3150	ST3500	ST4000	ST4500	ST5000	ST5400	ST6300	ST7000	ST7500
拉伸强度 Tensile Strength(N/mm)	630	800	1000	1250	1600	2000	2500	3150	3500	4000	4500	5000	5400	6300	7000	7500
最大钢丝绳直径 Max Diameter of Cord(mm)	3.0	3.5	4.0	4.5	5.0	6.0	7.2	8.1	8.6	8.9	9.7	10.9	11.3	12.8	13.5	15.0
钢丝绳间距 Pitch Of Cord(mm)	10	10	12	12	12	12	15	15	15	15	16	17	17	19.5	19.5	21
上覆盖胶厚度 Min. Top Rubbber Cover Thickness(mm)	4	4	4	4	4	4	5	5.5	6	6.5	7	7.5	8	10	10	10
下覆盖胶厚度 Min. Bottom Rubbber Cover Thickness(mm)	4	4	4	4	4	4	5	5.5	6	6.5	7	7.5	8	10	10	10
宽度 Width(mm)	钢丝绳根数(Cord Number)
800	75	75	63	63	63	63	50	50	50	51	48	45	45	-	-	-
1000	95	95	79	79	79	79	64	64	64	64	59	55	55	-	-	-
1200	113	113	94	94	94	94	76	76	77	77	71	66	66	58	59	54
1400	133	133	111	111	111	111	89	89	90	90	84	78	78	68	69	64
1600	151	151	126	126	126	126	101	101	104	104	96	90	90	78	80	73
1800	-	171	143	143	143	143	114	114	117	117	109	102	102	89	90	83
2000	-	-	159	159	159	159	128	128	130	130	121	113	113	99	100	92
2200	-	-	-	-	-	176	141	141	144	144	134	125	125	109	110	102
2400	-	-	-	-	-	193	155	155	157	157	146	137	137	119	119	110
2600	-	-	-	-	-	209	168	168	170	170	159	149	149	129	129	120
